Цепной вертикальный питатель для песко-гравийных заводов



Цепная таль используется для вертикального подъема известняка, угля, гипса, клинкера, сухой глины и других массивных и сыпучих материалов, а также сырья, цемента, угольного порошка и других порошкообразных материалов, проходящих через дробилку. В зависимости от скорости бункера ковшовый элеватор можно разделить на три типа: центробежная разгрузка, гравитационная разгрузка и смешанная разгрузка.

Скорость центробежной разгрузки ковша высокая: подходит для транспортировки порошкообразных, зернистых, мелких блоков и других материалов с небольшой абразивностью;

Гравитационная разгрузка имеет малую скорость ковша: подходит для транспортировки массивных, тяжелых и абразивных материалов, таких как известняк, клинкер и т. д. К тяговым компонентам ковшовых элеваторов относятся кольцевые цепи, пластинчатые цепи и ленты. Конструкция и изготовление кольцевой цепи относительно просты, а соединение с бункером также очень прочное. При транспортировке материалов с высокой абразивностью износ цепи невелик, но ее собственный вес велик. Структура пластинчатой ​​цепи относительно прочная, а собственный-вес легкий. Подходит для подъемников большой грузоподъемности, но шарнирные соединения легко изнашиваются. Структура ленты относительно проста, но она не подходит для транспортировки материалов с высокой абразивностью. Температура обычных ленточных материалов не превышает 60 градусов, допустимая температура материала ленты из стального корда - до 80 градусов, термостойкая - лента позволяет температуре материала достигать 120 градусов, а температура материала, транспортируемого цепью и пластинчатой ​​цепью, может достигать 250 градусов.

Ковшовые элеваторы TH широко используются в различных отраслях промышленности, таких как производство строительных материалов, электроэнергетика, химическая промышленность, металлургия, угольная, легкая промышленность, зерновая и другие отрасли.







1. Ковшовый элеватор TH имеет большую пропускную способность, стабильную и надежную работу, длительный срок службы, а его конструкция соответствует стандарту JB3926-8 «Вертикальный ковшовый элеватор».

2. Ковшовый элеватор с кольцевой цепью TH обеспечивает смешанную или гравитационную разгрузку, а также копание и погрузку.

3. Подходит для порошкообразных, зернистых и мелких комков низкоабразивных материалов с насыпной плотностью менее 1,5 т/м³, таких как уголь, цемент, песок, удобрения, зерно и т. д. Температура транспортируемого материала не превышает 250 градусов.





Модель	Транспортировочная мощность		бункер			Скорость звездочки коробки передач(об/мин)	буксировочные части
	Ж.Ж.(m³/h)	ВС (м³/ч)	Емкость бункера (L)		Расстояние между бункерами(мм)		Характеристики цепи	Спецификация кольцевого крючка	нагрузка(КН)
			Ж.Ж.	Ш
ТХ315	37	58	3.7	5.8	512	42.5	φ18×64-7	φ18×64-M14	Больше или равно 320
ТХ400	58	92	5.9	9.4	512	37.6	φ18×64-7	φ18×64-M14	Больше или равно 320
ТХ500	81	129	9.3	15	688	35.8	φ22×86-7	φ22×86-M18	Больше или равно 480
ТХ630	144	207	14.6	23.5	688	31.8	φ22×86-7	φ22×86-M18	Больше или равно 480



Примечание:
1. Объем ковша в таблице представляет собой расчетный объем ковша, а объем транспортировки рассчитывается в соответствии с коэффициентом наполнения 0,6.

2. Применение бункера ковшового элеватора типа TH:

Ж--Ковш средней глубины: транспортировка влажных вязких материалов, таких как сахар, влажный мелкий песок и т. д.

Sh — глубокий ковш: транспортировка тяжелого порошка и мелких блочных материалов, таких как цемент, песок, уголь и т. д.

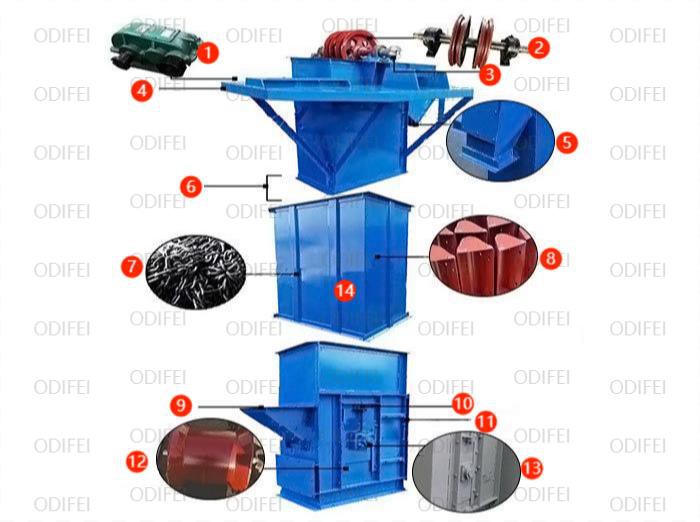

Цепной ковшовый элеватор TH200структура

Мотор-редуктор 2, верхняя звездочка 3, подшипник 4, площадка для обслуживания 5, отверстие подачи 6, болтовое соединение 7, цепь 8, бункер 9, отверстие подачи 10, натяжной винт 11, смотровое окно 12, нижняя часть звездочки 13, подшипник и гнездо подшипника 14, средняя многосекционная коробка
Для серии ковшовых элеваторов с кольцевыми цепями типа TH имеется два типа бункеров (глубоких ковшей):

Тип ZH(ковш средней глубины) обычно используется для транспортировки влажных, агломерированных и трудновыбрасываемых материалов, таких как мокрый песок, формовочный песок, удобрения, щелочной порошок и т. д.

Тип Ш(глубокий ковш) обычно используется для транспортировки сухих, сыпучих и легко бросаемых материалов, таких как цемент, гравий, уголь и т. д.

Применение ковшового элеватора типа TH (неглубокий ковш)

Q -- Неглубокий бункер с круглым дном:транспортировать влажные материалы, которые легко агломерируются и которые трудно выбрасывать, например, мокрый песок, мокрый уголь и т. д.

S — бункер с глубоким круглым дном:транспортировка сухих, сыпучих и легко бросающихся материалов, таких как цемент, уголь, щебень и т.п.





Химическая промышленность:смола, краска, лекарства, лекарства, косметика, огнетушащие вещества, пластиковый порошок, абразивное стекло и т. д.

Керамическая промышленность:абразивы, глинозем, фарфоровый раствор, глинистый раствор, стеклянный порошок, огнеупорные материалы, кварцевый песок, порошок ПВХ-смолы, лимонная кислота, полиэтиленовый порошок, стиральный порошок и т. д.

Пищевая промышленность:сахар, порошок глутамата натрия, соль, фруктовый сок, крахмал, сухое молоко, продукты питания, соевое молоко, яичный порошок, рисовая лапша, соевый соус, рыбный порошок, ананасовый сок и т. д.

Металлургическая промышленность:углеродная сажа, сорастворители, активированный уголь, жемчуг и т. д.







1. Разделить коробку ковшового элеватора на три части: головную, среднюю и хвостовую согласно установочному номеру коробки на чертеже, и на соединительный фланец каждой части и каждой секции наклеить прокладку.

2. Перед установкой сборочной скребковой платформы сначала очистите опорную опору ковшового элеватора и поместите плоскую пластину и клиновидную балку - рядом с анкерными болтами так, чтобы верхняя поверхность группы балок соответствовала требованиям чертежа. соответствовать.

3. Вставьте хвостовую коробку в анкерный болт и совместите отметку центра с отметкой центра фундамента, вставьте шайбу и гайку и слегка затяните их.

4. С помощью измерительного инструмента проверьте вертикальность и горизонтальность коробки и отрегулируйте клиновидную-прокладку для выравнивания и выравнивания. Не используйте эластичную гайку для регулировки. После того как задняя коробка выровнена и установлена ​​на место, затяните гайку. Поднимите секцию средней коробки, соединенную с задней коробкой, чтобы выровнять девять хвостовиков, и закрепите их болтами.

5. Монтаж опорного кронштейна подъемника завершается после установки коробки, а сварка выполняется до эвакуации подъемного оборудования. Приварите оставшиеся части платформы обслуживания ковшового элеватора и поручня на место.

6. Согласно чертежу наклейте уплотнительную прокладку на нагнетательный трубопровод ковшового элеватора (по всему миру) и поверхность фланцевого соединения, установите трубопровод на место и закрепите его болтами. Подсоедините средний кабелепровод к верхнему кабелепроводу на месте.

7. Наклейте уплотнительную прокладку на поверхность фланцевого соединения входного отверстия бункера для хранения золы и попытайтесь вставить ее во входную подающую трубу, измерьте фактический размер соединения, а лишнюю часть отрежьте и отрегулируйте с помощью газовой резки в соответствии с результатом измерения.

8. Установите подающий трубопровод бункера золы на место, закрепите соединение болтами и приварите промежуточный трубопровод и подающий трубопровод бункера золы соосно.

9. Питающий трубопровод ковшового элеватора устанавливается после испытания на рычажном механизме. Наклейте прокладку на фланцевую поверхность выходной направляющей трубы скребка и фланцевую поверхность входного отверстия ковшового элеватора согласно чертежу. Установите направляющую трубу для материала, регулировочную пластину и входную направляющую трубу ковшового элеватора на место и с помощью болтов закрепите и соедините их с выпускным отверстием скребка и подающим отверстием ковшового элеватора соответственно, и приварите регулировочную пластину к двум частям.. .





Название смазочной части	Смазочный материал	Цикл смазки	Метод смазки
Несущий	Водостойкая смазка	200 часов	с лубрикатором
Ограничитель обратного хода	Водостойкая смазка	50 часов	с лубрикатором
Натяжной болт	Водостойкая смазка	500 часов	мазать
Редуктор скорости	Согласно спецификации оснащенного редуктора	6 месяцев	налить
Электродвигатель	Водостойкая смазка	6 месяцев	налить





Предпродажное обслуживание:-

• Помогите клиентам выбрать подходящую модель оборудования.
• Своевременно отправляйте инженерно-технический персонал на производственную площадку, чтобы спланировать ее для клиентов, разработать разумные процессы и решения.
• Мы можем разрабатывать и производить продукцию в соответствии с особыми потребностями клиентов, чтобы удовлетворить различные потребности инвесторов.



В продаже услуги:

• Строгий контроль продукции перед отправкой с завода
• Отгрузка согласно контракту



После-сервисное обслуживание:

• Основной гарантийный срок реализуемого нашей компанией оборудования составляет один год (за исключением поломок или повреждений, вызванных человеческим фактором, топливными факторами или непреодолимыми природными явлениями, а также не подпадают под действие гарантии уязвимые части: топливные форсунки, головки насосов, светочувствительные глаза и т. д.).
• Если отказ оборудования вызван человеческим фактором, стоимость будет взиматься в соответствии с заводской ценой.
• После получения гарантийного уведомления ответьте в течение 2 часов. 24 часов. Технические рекомендации по решению проблем.







Компания Zhengzhou Odifei Machinery Equipment Co., Ltd. уже 17 лет занимается производством конвейерного оборудования. Ее основная деятельность: вертикальный элеватор со спиральной вибрацией, пластинчатый питатель, цепной пластинчатый конвейер, пластинчатый конвейер, скребковый конвейер, ленточный конвейер с большим углом наклона, винтовой конвейер, цепной ковшовый конвейер, ленточный ковшовый элеватор TD, кольцевой цепной ковшовый элеватор TH, ковшовый элеватор NE, ковшовый элеватор NSE и другой полный спектр ковшовых элеваторов. Ленточный конвейер ТД75 (или ленточный конвейер), передвижной конвейер, ленточный конвейер с ребрами большого угла наклона; винтовой конвейер, безвальный винтовой конвейер; легкий, средний и тяжелый цепной пластинчатый конвейер; цепной ковшовый конвейер, желобчатый клинкерный конвейер SCD; смеситель горизонтальный двухвальный; легкие, средние и тяжелые пластинчатые питатели; Вибрационный питатель двигателя ГЗГ; грохот барабанный, грохот безвалковый;

В 2010 году команда исследований и разработок нашей компании вошла в индустрию переработки ресурсов и последовательно разработала чешуйчатые конвейеры для переработки бытовых отходов, безваловые барабанные грохоты для просеивания и сортировки бытовых отходов, пластинчатые питатели строительных отходов и чешуйчатые конвейеры для металлолома для электродуговых печей, которые не только создают, но и создают объективные социальные и экологические выгоды и являются неотъемлемой частью отраслевой цепочки по переработке ресурсов.

Компания Zhengzhou Odifei Machinery Equipment Co., Ltd. постоянно внедряет технологические инновации в духе совершенства и разработала несколько практичных новых продуктов. Продукт отличается передовым дизайном, отличным производством, надежным в работе, имеет передовой международный уровень, хорошо продается в стране и за рубежом и стремится стать лидером отрасли!





Вопрос: вы фабрика или торговая компания? При построенииЦепной вертикальный питатель для завода по производству песка и гравия, Для каких еще материалов подходят ковшовые элеваторы?

О: Мы являемся заводом, основанным в 2007 году, специализирующимся на производстве вертикальных вибрационных подъемников, вертикальных вибрационных подъемников, ковшовых элеваторов, ленточных конвейеров, весовых конвейеров, шнековых конвейеров и т. д. Ковшовый элеватор может использоваться в химической, керамической, пищевой, металлургической промышленности и т. д.



Вопрос: Как насчет запасных частей?

О: Мы всегда предоставляем запасные части по себестоимости и предоставляем вам список запасных частей при покупке машины.



Вопрос: Будете ли вы тестировать цепной ковшовый элеватор для дробленой руды перед поставкой?

О: Да, мы проверим каждую машину и производственную линию перед поставкой и отправим вам рабочее видео. Вы также можете уточнить у нас перед доставкой.



Вопрос: В чем причина обратной подачи ковшового элеватора во время работы?

О: Если подача чрезмерная или неравномерная, контролируйте подачу.



Вопрос: В чем разница между ковшовым элеватором NE, кольцевым цепным элеватором и ленточным элеватором и как их выбрать?

A: Как правило, можно использовать все три. Материал, поднимаемый ленточным элеватором, не может быть слишком высоким. Лифт NE имеет большую грузоподъемность.



Вопрос: Как проверить и решить проблему сильного раскачивания ковшового элеватора?

О: Проверка болтов и подтяжка цепи помогут решить эту проблему.



Вопрос: Как установить ковшовый элеватор?

Ответ: Установкой обычного оборудования можно управлять удаленно, а производственную линию или оборудование по индивидуальному заказу можно организовать с помощью технических специалистов, которые будут руководить установкой и отладкой на месте.











Покупателям необходимо предоставить следующие параметры:

Название материала, удельный вес, объем подъема в час, высота подъема, материал, есть ли какие-либо другие особые характеристики?
